Mạng hình sao là mô hình kết nối trong đó mỗi thiết bị được nối riêng về một điểm trung tâm, thường là modem, router hoặc switch. Bài viết sau Mạng Internet sẽ giải thích cấu trúc, cách dữ liệu truyền qua mạng, ưu nhược điểm, sự khác biệt với các mô hình khác và những lưu ý khi triển khai cho gia đình hoặc văn phòng nhỏ.

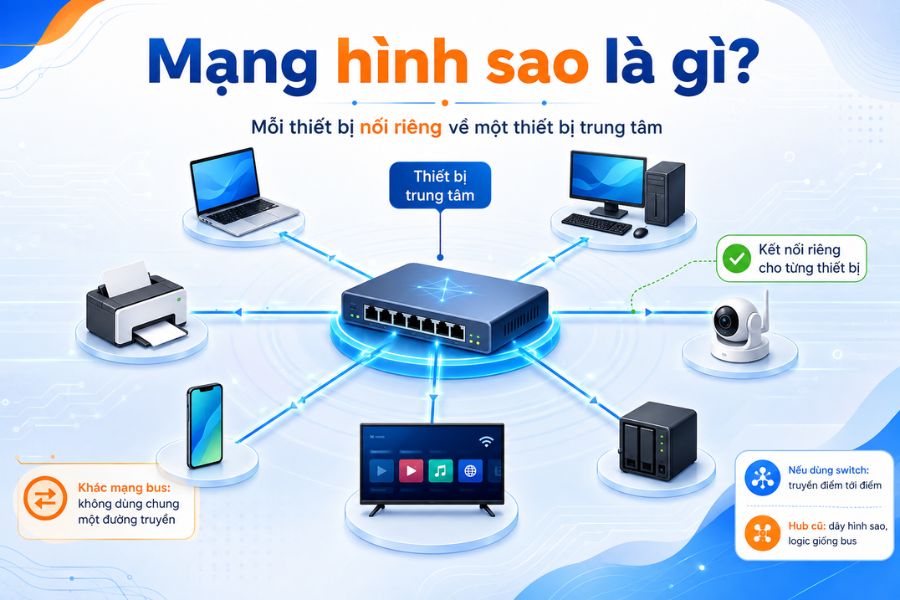

Mạng hình sao là gì?
Mạng hình sao (Star Topology) là kiểu bố trí mạng trong đó mỗi thiết bị đầu cuối được nối bằng một đường truyền riêng về một thiết bị trung tâm, thường là switch hoặc router. Toàn bộ dữ liệu đi từ thiết bị này sang thiết bị khác đều phải đi qua nút trung tâm đó.
Tên gọi xuất phát từ hình dạng khi vẽ sơ đồ: nút trung tâm nằm giữa, các đường dây tỏa ra như cánh của một ngôi sao. Điểm khác biệt cốt lõi so với mô hình bus là ở chỗ không có đường truyền dùng chung. Trong mạng bus, tất cả máy chia nhau một sợi cáp trục, nên càng nhiều máy thì càng dễ va chạm tín hiệu. Còn ở đây, mỗi máy có kênh riêng của mình.
Một điểm nhiều bài viết bỏ qua: khi nói tới topology, người ta phân biệt topology vật lý và topology logic. Về mặt vật lý, cách đi dây theo dạng sao. Về mặt logic, hành vi truyền tin lại phụ thuộc vào thiết bị trung tâm. Nếu trung tâm là switch thì mạng hoạt động đúng nghĩa điểm tới điểm. Nếu trung tâm là hub đời cũ, dây thì vẫn hình sao nhưng bản chất truyền tin lại giống bus vì hub phát lại tín hiệu ra mọi cổng. Đây là lý do hub gần như đã biến mất khỏi thị trường.
Các thành phần chính của mạng hình sao
Một mạng hình sao thường gồm thiết bị trung tâm và các thiết bị đầu cuối kết nối bằng những đường truyền riêng. Mỗi thành phần đảm nhận một vai trò khác nhau trong quá trình truyền dữ liệu.
Thiết bị trung tâm
Thiết bị trung tâm là nơi tiếp nhận và chuyển tiếp toàn bộ dữ liệu trong mạng. Hiện nay, thiết bị này thường là switch, router hoặc modem tích hợp switch. Trong các hệ thống hiện đại, switch được sử dụng phổ biến hơn hub vì có thể chuyển dữ liệu đúng tới thiết bị đích thông qua địa chỉ MAC, giúp mạng hoạt động ổn định và hiệu quả hơn.
Các thiết bị đầu cuối
Đây là các thiết bị kết nối trực tiếp tới nút trung tâm như máy tính, laptop, máy in, camera IP, NAS, Smart TV hoặc thiết bị IoT. Mỗi thiết bị đều có một đường kết nối riêng nên khi một nhánh gặp sự cố, các thiết bị còn lại vẫn hoạt động bình thường.
Cấu trúc và cách dữ liệu di chuyển
Một hệ thống mạng hình sao chỉ gồm ba nhóm thành phần, và hiểu đúng vai trò từng nhóm sẽ giúp bạn khoanh vùng lỗi nhanh hơn nhiều.
- Nút trung tâm: switch, router hoặc modem tích hợp switch. Đây là nơi quyết định tốc độ tổng thể và cũng là điểm yếu lớn nhất của mô hình.
- Các nút đầu cuối: máy tính, máy in, camera IP, TV, đầu ghi, thiết bị IoT.
- Đường truyền riêng: mỗi nút một sợi cáp mạng hoặc một kết nối không dây riêng về trung tâm.
Khi một máy muốn gửi dữ liệu cho máy khác, quá trình diễn ra theo trình tự sau:
- Máy gửi đóng gói dữ liệu kèm địa chỉ MAC nguồn và địa chỉ MAC đích.
- Gói tin đi trên sợi cáp riêng của máy đó về cổng tương ứng trên switch.
- Switch đọc địa chỉ MAC đích và tra bảng MAC address table để biết đích đang cắm ở cổng nào.
- Nếu bảng đã có sẵn thông tin, switch chuyển gói tin thẳng vào đúng cổng đó. Nếu chưa có, switch phát ra tất cả các cổng còn lại một lần để học địa chỉ.
- Máy nhận lấy gói tin qua sợi cáp riêng của nó, các máy khác không thấy dữ liệu này.
Bước thứ tư giải thích vì sao mạng hình sao dùng switch cho cảm giác nhanh và ổn định hơn hẳn: sau vài giây đầu, hầu hết lưu lượng đã đi theo đường riêng, không còn tình trạng mọi máy nghe chung một cuộc trò chuyện.

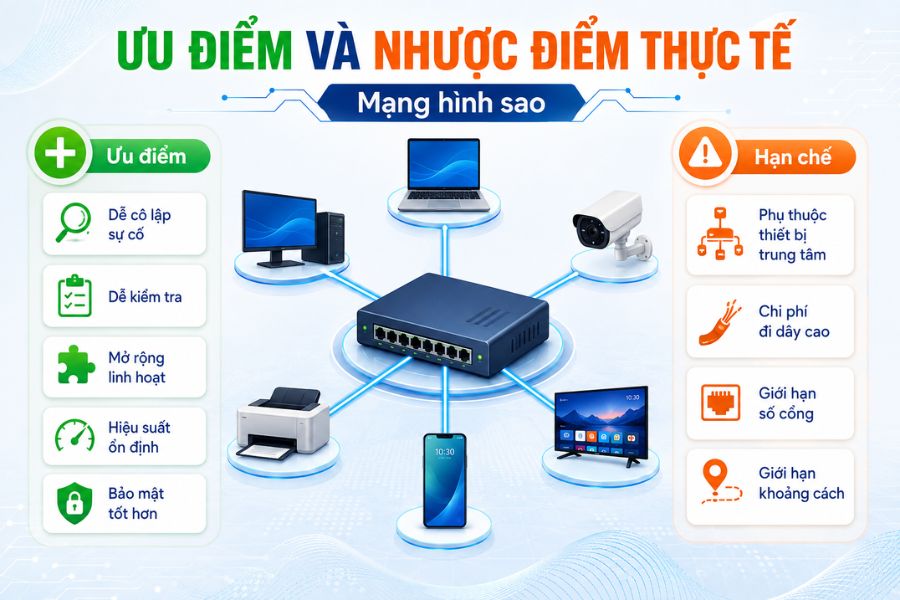

Ưu điểm và nhược điểm thực tế
Mô hình này được dùng nhiều vì phần lợi nhìn thấy ngay trong vận hành hằng ngày, còn phần bất lợi thì chỉ lộ ra vào đúng lúc xấu nhất.
Ưu điểm của mạng hình sao
Mạng hình sao được sử dụng rộng rãi trong gia đình, văn phòng và doanh nghiệp nhờ dễ triển khai, quản lý và mở rộng. Một số ưu điểm nổi bật gồm:
- Dễ cô lập sự cố: Nếu một thiết bị hoặc một sợi cáp gặp lỗi, chỉ thiết bị đó bị ảnh hưởng, các thiết bị còn lại vẫn hoạt động bình thường.
- Thuận tiện khi kiểm tra và sửa lỗi: Mỗi thiết bị kết nối bằng một đường riêng nên quản trị viên dễ xác định vị trí sự cố và xử lý nhanh hơn.
- Mở rộng linh hoạt: Khi cần thêm máy tính, máy in hoặc camera, bạn chỉ cần kết nối vào cổng còn trống trên switch mà không ảnh hưởng đến toàn bộ hệ thống.
- Hiệu suất ổn định: Mỗi thiết bị có đường kết nối riêng đến thiết bị trung tâm nên hạn chế tình trạng tranh chấp đường truyền so với một số mô hình mạng cũ.
- Bảo mật tốt hơn: Dữ liệu được chuyển trực tiếp đến thiết bị đích thông qua switch, giảm khả năng các thiết bị khác trong mạng nhìn thấy lưu lượng không liên quan.
Hạn chế của mạng hình sao
Bên cạnh nhiều ưu điểm, mạng hình sao vẫn có một số điểm cần lưu ý trước khi triển khai:
- Phụ thuộc vào thiết bị trung tâm: Nếu switch hoặc router trung tâm gặp sự cố, toàn bộ các thiết bị kết nối qua đó sẽ bị gián đoạn.
- Chi phí đi dây cao hơn: Mỗi thiết bị cần một đường cáp riêng về trung tâm, nên tổng chiều dài dây và chi phí thi công thường lớn hơn các mô hình đơn giản.
- Giới hạn số lượng cổng: Khi hết cổng trên switch, bạn cần thay thiết bị có nhiều cổng hơn hoặc bổ sung switch mới.
- Giới hạn khoảng cách: Với cáp mạng Ethernet, mỗi đoạn dây thường chỉ nên dài tối đa khoảng 100 m. Nếu khoảng cách xa hơn, cần bố trí thêm switch trung gian hoặc sử dụng cáp quang.
So sánh mạng hình sao với bus, vòng và lưới
Cách nhanh nhất để biết mô hình nào hợp là đặt bốn kiểu topology cạnh nhau trên cùng bộ tiêu chí thay vì đọc riêng từng định nghĩa.
| Tiêu chí | Hình sao | Bus | Vòng | Lưới |
| Cách đấu nối | Mỗi nút một dây về trung tâm | Chung một cáp trục | Nối vòng khép kín | Nhiều nút nối chéo nhau |
| Một nút hỏng | Chỉ nút đó mất mạng | Đứt trục là sập cả đoạn | Có thể gián đoạn cả vòng | Tự đi đường khác |
| Trung tâm hỏng | Sập toàn nhánh | Không có nút trung tâm | Không có nút trung tâm | Không có nút trung tâm |
| Chi phí dây | Trung bình đến cao | Thấp nhất | Thấp | Cao nhất |
| Dò lỗi | Rất dễ, tách theo cổng | Khó, phải dò dọc trục | Khó | Phức tạp, cần công cụ |
| Phù hợp với | Nhà ở, văn phòng, trường học | Hệ thống cũ, quy mô rất nhỏ | Mạng công nghiệp chuyên dụng | Hạ tầng lõi, mạng diện rộng |
Nhìn bảng trên có thể thấy mạng hình sao thắng ở khâu vận hành và bảo trì, chứ không phải thắng tuyệt đối. Mesh vượt trội về khả năng chịu lỗi nhưng chi phí và độ phức tạp không hợp lý cho một căn hộ hay văn phòng hai chục người. Bus và ring gần như chỉ còn xuất hiện trong tài liệu học thuật hoặc vài hệ thống công nghiệp đặc thù.
Mạng hình sao được ứng dụng ở đâu?
Nhờ dễ triển khai, dễ mở rộng và thuận tiện khi bảo trì, mạng hình sao hiện là mô hình phổ biến trong nhiều môi trường khác nhau.
- Gia đình: Kết nối modem, Smart TV, máy tính, camera và các thiết bị nhà thông minh.
- Văn phòng và doanh nghiệp: Quản lý máy tính nhân viên, máy in, máy chủ và hệ thống lưu trữ tập trung.
- Trường học: Kết nối phòng máy tính, thiết bị giảng dạy và hệ thống quản lý nội bộ.
- Cửa hàng, khách sạn, quán cafe: Cung cấp mạng cho thiết bị bán hàng, camera, WiFi và hệ thống quản lý.
- Nhà xưởng và cơ sở hạ tầng kỹ thuật: Kết nối thiết bị điều khiển, cảm biến và hệ thống giám sát trong cùng một mạng nội bộ.

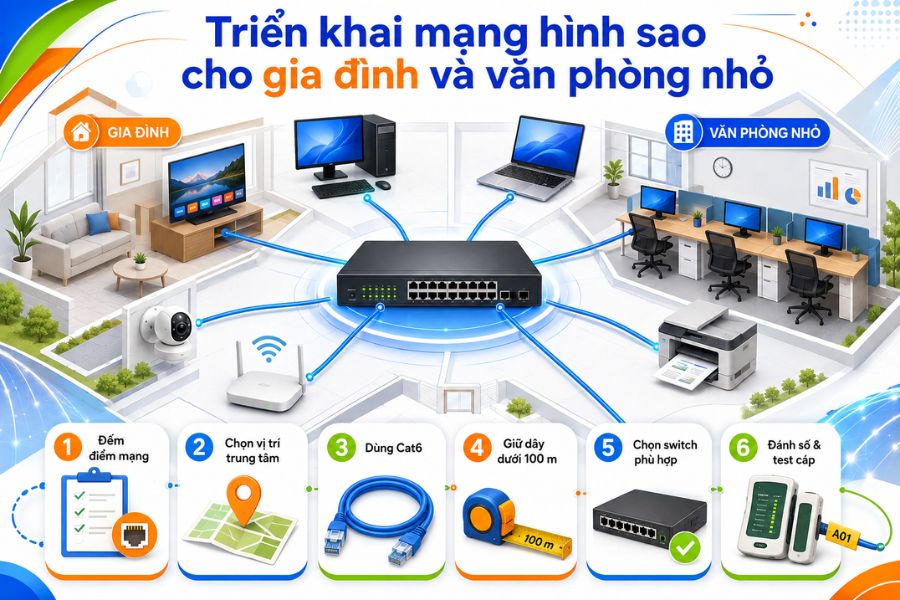

Triển khai mạng hình sao cho gia đình và văn phòng nhỏ
Một hệ thống mạng hình sao chạy tốt trong nhiều năm thường nhờ vài quyết định ở giai đoạn đi dây, chứ không nhờ thiết bị đắt tiền. Đây là thứ tự việc mà mình khuyên bạn làm.
- Đếm số điểm mạng và cộng thêm dự phòng. Liệt kê mọi vị trí cần cắm dây, kể cả vị trí có thể phát sinh sau này như bàn làm việc phụ hay chỗ đặt camera. Cộng thêm khoảng ba mươi phần trăm cổng dự phòng.
- Chọn vị trí đặt nút trung tâm. Ưu tiên nơi thoáng, có ổ điện, gần trung tâm mặt bằng để rút ngắn chiều dài dây. Tránh tủ kín không thông gió vì switch nóng sẽ treo ngẫu nhiên.
- Chọn cáp theo tuổi thọ công trình. Cat5e đủ cho gigabit ở cự ly ngắn, nhưng nếu đi âm tường thì nên dùng Cat6 vì thay dây sau này tốn kém hơn nhiều so với phần chênh giá ban đầu.
- Giữ mỗi đoạn dây dưới 100 mét. Đây là giới hạn của Ethernet trên cáp đồng. Vượt quá thì đặt thêm switch trung gian hoặc chuyển sang cáp quang.
- Chọn switch đúng nhu cầu. Nhà ở dùng switch gigabit không quản lý là đủ. Có camera IP thì chọn switch PoE và tính tổng công suất PoE cần cấp. Văn phòng cần chia phòng ban thì cân nhắc switch có VLAN.
- Đánh số hai đầu mỗi sợi dây. Việc này mất mười lăm phút lúc thi công nhưng tiết kiệm hàng giờ mỗi lần sự cố.
- Kiểm tra bằng máy test cáp trước khi đóng trần. Lỗi bấm đầu dây là nguyên nhân phổ biến nhất của các sự cố chập chờn về sau.
Khi nào nên và không nên chọn mô hình này?
Mạng hình sao là lựa chọn mặc định hợp lý trong hầu hết trường hợp dân dụng và văn phòng, nhưng vẫn có ngưỡng mà nó không còn là phương án tốt nhất.
Nên chọn khi bạn triển khai cho nhà ở, cửa hàng, văn phòng dưới khoảng năm mươi máy, phòng máy trường học, hệ thống camera IP tập trung, hoặc bất cứ nơi nào bạn muốn tự xử lý sự cố mà không cần chuyên gia. Khả năng dò lỗi theo từng cổng là ưu thế lớn nhất trong các bối cảnh này.
Nên cân nhắc thêm khi hệ thống yêu cầu chạy liên tục không được gián đoạn như phòng server, khu sản xuất hay hạ tầng nhiều tòa nhà. Lúc này người ta thường vẫn giữ đấu nối hình sao ở lớp truy nhập nhưng bổ sung thêm đường dự phòng và thiết bị lõi kép ở lớp trên, tạo thành mô hình lai. Nói cách khác, ngay cả hạ tầng lớn cũng hiếm khi bỏ hẳn mạng hình sao, họ chỉ chồng thêm lớp bảo vệ cho nút trung tâm.
Một lưu ý nữa: nếu mặt bằng trải dài và bạn phải kéo dây vượt xa, đừng cố ép mọi thứ về một nút duy nhất. Chia thành vài cụm sao nhỏ rồi nối các cụm đó về một thiết bị lõi sẽ vừa rẻ hơn vừa ổn định hơn so với việc kéo hàng chục sợi dây dài về một chỗ.
Câu hỏi thường gặp về mạng hình sao
Để thuận tiện khi tìm hiểu, dưới đây là một số nội dung được nhiều người quan tâm về mạng hình sao và cách áp dụng trong thực tế.
Mạng hình sao có nhanh hơn Wifi không?
Trong cùng điều kiện, kết nối có dây theo mô hình sao thường cho độ trễ thấp và ổn định hơn Wifi vì mỗi thiết bị có kênh riêng, không phải chờ lượt phát sóng. Wifi tiện hơn về vị trí đặt máy, nên nhiều nhà dùng song song: thiết bị cố định đi dây, thiết bị di động dùng sóng.
Một sợi dây mạng chạy được tối đa bao xa?
Với cáp đồng theo chuẩn Ethernet, mỗi đoạn nên giữ trong khoảng 100 mét tính cả phần dây đấu nối ở hai đầu. Vượt quá cự ly này tín hiệu suy giảm và tốc độ tụt, khi đó bạn cần đặt thêm switch trung gian hoặc chuyển sang cáp quang.
Switch trung tâm hỏng thì có mất dữ liệu không?
Không. Switch chỉ chuyển tiếp dữ liệu chứ không lưu trữ nội dung của bạn, nên khi nó hỏng thì mạng dừng hoạt động chứ dữ liệu trên máy tính và ổ cứng mạng vẫn nguyên. Thay thiết bị mới và cắm lại đúng cổng là hệ thống chạy lại bình thường.
Nhà chung cư nhỏ có cần đi dây hình sao không?
Nếu bạn chỉ dùng điện thoại và laptop thì một router Wifi đặt đúng vị trí là đủ. Nhưng nếu có TV xem nội dung độ phân giải cao, máy chơi game hoặc camera, việc kéo vài sợi dây tới các vị trí cố định theo dạng sao sẽ giảm rõ tình trạng giật lag vào giờ cao điểm.
Có thể kết hợp mạng hình sao với mô hình khác không?
Có, và thực tế đa số hệ thống vừa và lớn đều làm vậy. Cách phổ biến là giữ đấu nối hình sao ở nơi cắm thiết bị người dùng, rồi nối các cụm này về một lớp lõi có đường dự phòng. Mô hình lai này giữ được sự đơn giản khi bảo trì nhưng bớt phụ thuộc vào một thiết bị duy nhất.
Chọn mạng hình sao là chọn sự đơn giản trong vận hành và đánh đổi bằng việc cần đầu tư đúng cho nút trung tâm. Nếu đang triển khai mạng mới, bạn nên ưu tiên chất lượng cáp, vị trí đặt switch và số cổng dự phòng thay vì các phụ kiện không cần thiết. Đây là những yếu tố khó thay đổi sau khi công trình hoàn thiện. Với hệ thống mạng gia đình hoặc văn phòng nhỏ, FPT Telecom cũng khuyến nghị kiểm tra nhu cầu sử dụng và hạ tầng thực tế trước khi lựa chọn thiết bị để đảm bảo mạng hoạt động ổn định lâu dài.
