Bạn mở trang quản trị modem quang, thấy hai dòng Tx Power và Rx Power nhưng không rõ con số đó nói lên điều gì? TX và RX là hai chỉ số công suất quang: TX là mức tín hiệu modem phát đi, RX là mức tín hiệu modem nhận về, cùng đo bằng dBm. Trong hai chỉ số này, RX mới là con số bạn cần nhìn khi mạng chập chờn, còn TX gần như luôn ổn định. Bài viết dưới đây giúp bạn đọc đúng, biết ngưỡng an toàn và biết khi nào nên gọi kỹ thuật.
TX và RX khác nhau ở điểm nào?
TX viết tắt của Transmit, nghĩa là truyền hoặc phát. RX viết tắt của Receive, nghĩa là thu hoặc nhận. Đây là cặp khái niệm dùng chung cho mọi đường truyền có hai chiều, từ sợi quang, cổng mạng cho tới giao tiếp giữa hai vi điều khiển.
Trên modem quang tại nhà, hai chỉ số này mô tả hai đầu của cùng một tuyến cáp. TX là công suất ánh sáng mà modem của bạn bắn ngược lên phía nhà mạng. RX là công suất ánh sáng còn lại khi tín hiệu từ trạm nhà mạng đi qua cả tuyến cáp, các bộ chia và các mối nối rồi tới được modem. Vì vậy RX phản ánh chất lượng tuyến cáp dẫn về nhà bạn, còn TX phản ánh sức khỏe của bộ phát bên trong chính chiếc modem.
| Tiêu chí | TX (Transmit) | RX (Receive) |
|---|---|---|
| Ý nghĩa | Công suất tín hiệu modem phát đi | Công suất tín hiệu modem nhận được |
| Phản ánh điều gì | Tình trạng bộ phát quang bên trong modem | Chất lượng tuyến cáp từ trạm về tới nhà |
| Dải giá trị thường thấy | Số dương, thường quanh 1 tới 3 dBm | Số âm, thường từ -15 tới -25 dBm |
| Bạn can thiệp được không | Không, phụ thuộc phần cứng modem | Gián tiếp, qua cách đi dây và chất lượng đầu nối |
| Khi nào cần quan tâm | Khi báo 0 hoặc trống, thường là lỗi modem | Khi mạng rớt, chậm bất thường, đèn LOS sáng |
Vì sao chỉ số RX luôn là số âm?
Số âm không phải là dấu hiệu hỏng hóc, đó chỉ là cách đơn vị dBm hoạt động. dBm đo công suất theo thang logarit, lấy mốc 0 dBm tương đương 1 miliwatt. Mọi mức công suất nhỏ hơn 1 miliwatt sẽ mang dấu âm, mà ánh sáng đi hết vài kilômét cáp cùng nhiều bộ chia thì chắc chắn còn lại rất ít công suất.
Điều cần nhớ khi đọc là hướng của con số. Giá trị càng gần 0 thì tín hiệu càng mạnh, nên -18 dBm khỏe hơn -25 dBm. Thang logarit cũng khiến chênh lệch nhỏ trên giấy lại lớn trên thực tế: mỗi 3 dB tương đương công suất tăng gấp đôi hoặc giảm một nửa, và 10 dB là chênh nhau mười lần. Vì vậy tuyến tụt từ -19 xuống -25 dBm không phải là biến động vặt, đó là mất khoảng ba phần tư công suất nhận được.
RX bao nhiêu? dBm thì đường truyền còn chạy ổn
Với mạng quang GPON phổ biến hiện nay, vùng làm việc hợp lệ của đầu thu nằm trong khoảng -8 dBm tới khoảng -27 dBm. Theo khuyến nghị ITU-T G.984.2 cho lớp thiết bị Class B+, đầu cuối phía người dùng có độ nhạy thu tối thiểu -27 dBm và ngưỡng quá tải -8 dBm, còn công suất phát nằm trong khoảng 0,5 tới 5 dBm. Con số bạn nhìn thấy trên modem nên được đối chiếu với dải đó thay vì so với một mốc đẹp tưởng tượng.
| Mức RX đo được | Ý nghĩa thực tế | Việc nên làm |
|---|---|---|
| -8 tới -15 dBm | Tín hiệu rất khỏe, thường gặp ở nhà gần trạm hoặc tuyến ít cấp chia | Không cần làm gì, chỉ ghi lại để đối chiếu về sau |
| -15 tới -22 dBm | Mức phổ biến của thuê bao gia đình, còn dư biên độ an toàn | Xem như bình thường, tìm nguyên nhân mạng chậm ở chỗ khác |
| -22 tới -25 dBm | Vẫn trong ngưỡng nhưng biên độ dự phòng đã mỏng | Kiểm tra đường dây trong nhà, theo dõi thêm vài ngày |
| Thấp hơn -25 dBm | Sát ngưỡng độ nhạy thu, dễ rớt kết nối khi trời mưa hoặc dây bị xê dịch | Báo kỹ thuật đo lại tuyến và kiểm tra mối nối |
| Không có số, báo -40 dBm hoặc trống | Modem không nhận được ánh sáng, thường đi kèm đèn LOS đỏ | Gọi kỹ thuật, khả năng cao là đứt sợi hoặc tuột đầu nối |
| Cao hơn -8 dBm | Quá tải đầu thu, hiếm gặp ở hộ gia đình, hay xảy ra khi đấu thử ở cự ly rất ngắn | Để kỹ thuật xử lý, thường cần gắn thêm bộ suy hao |
Một lưu ý quan trọng khi so sánh: chỉ số RX phụ thuộc vào khoảng cách tới trạm, số cấp chia của bộ splitter và số mối nối trên tuyến. Hai nhà cạnh nhau vẫn có thể chênh vài dBm mà cả hai đều bình thường. Con số đáng tin nhất là chính chỉ số của nhà bạn ở thời điểm mạng còn chạy tốt, nên nếu có thể, hãy chụp lại màn hình ngay sau khi lắp đặt để làm mốc.
Nếu chỉ số RX vẫn tốt mà đường truyền không đáp ứng nổi nhu cầu sử dụng, vấn đề có thể nằm ở băng thông gói cước hoặc thiết bị phát WiFi. Bạn có thể tham khảo tư vấn từ nhà mạng đang dùng, hoặc đối chiếu với FPT Telecom nếu đang cân nhắc đổi gói.

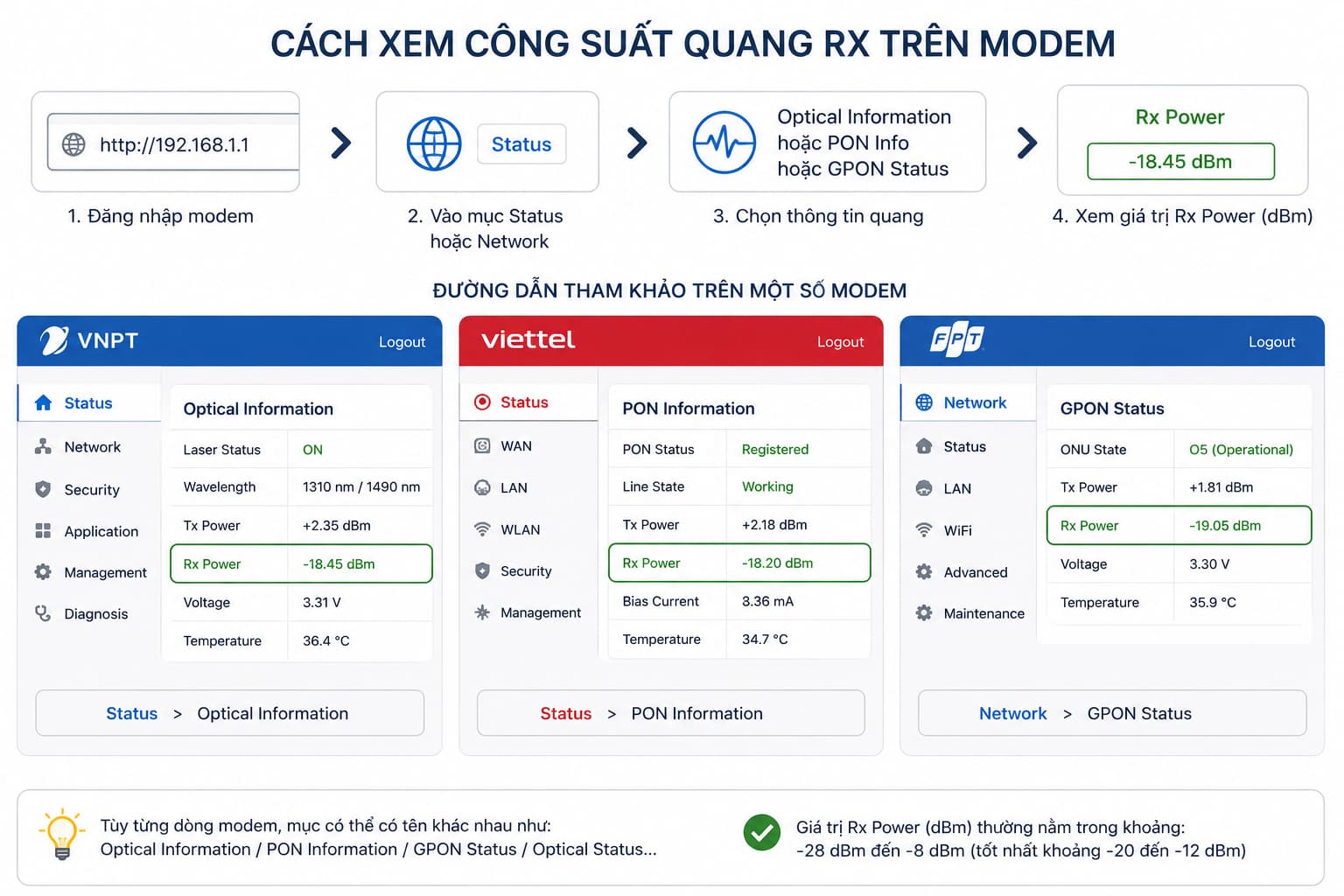

Cách xem chỉ số TX RX ngay trên modem nhà bạn?
Bạn xem được chỉ số này trong trang quản trị của modem quang, không cần thiết bị đo chuyên dụng. Các bước dưới đây áp dụng cho phần lớn modem quang đang dùng tại Việt Nam.
- Kết nối máy tính hoặc điện thoại vào chính mạng của modem, bằng dây LAN hoặc WiFi.
- Mở trình duyệt và nhập địa chỉ quản trị. Địa chỉ này thường là 192.168.1.1, một số dòng dùng 192.168.0.1 hoặc 192.168.100.1 và luôn được in trên tem dán dưới đáy modem.
- Đăng nhập bằng tài khoản in trên tem. Nếu nhà mạng đã khóa quyền quản trị, bạn gọi tổng đài để được cấp quyền hoặc nhờ nhân viên kỹ thuật đọc hộ chỉ số.

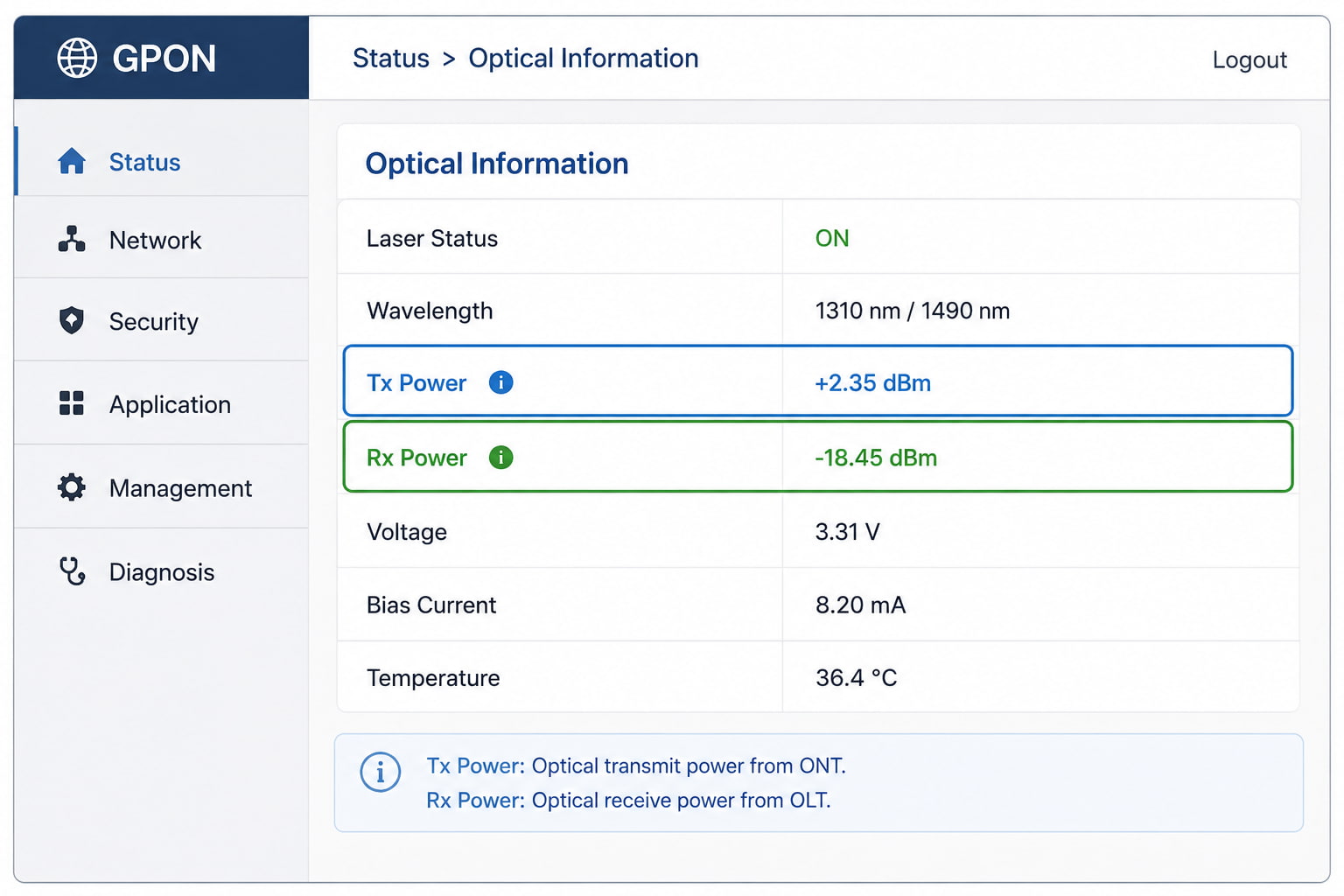

- Tìm tới mục Status, Network hoặc Optical Information tùy giao diện, sau đó tìm hai dòng Tx Power và Rx Power. Một số modem hiển thị tên tiếng Việt là công suất phát và công suất thu.
- Ghi lại con số kèm thời điểm đo. Nếu mạng chập chờn theo giờ, hãy đo thêm vài lần trong ngày để biết chỉ số có dao động hay không.
Trong lúc vào trang quản trị, bạn chỉ nên đọc thông tin và không đổi các thiết lập khác. Nhiều thông số PON đã được nhà mạng cấu hình sẵn, sửa nhầm có thể làm modem mất kết nối và phải nhờ kỹ thuật cấu hình lại.
RX tụt thấp thì nguyên nhân thường nằm ở đâu?
Phần lớn trường hợp RX tụt bắt nguồn từ đoạn dây quang trong nhà và các đầu nối, chứ không phải từ trạm. Sợi quang rất nhạy với việc bị bẻ gập, bị đè hoặc bị bụi bám vào đầu ceramic, và mỗi khiếm khuyết như vậy đều lấy đi một phần công suất.
| Dấu hiệu bạn quan sát được | Nguyên nhân thường gặp | Hướng xử lý |
|---|---|---|
| RX tụt vài dB sau khi kê lại bàn ghế hoặc dọn nhà | Dây quang bị gập góc nhọn, bị chân bàn đè hoặc kẹp cửa | Nắn lại dây thành vòng rộng, tránh mọi điểm gấp khúc và vật đè |
| RX thấp ngay từ ngày lắp đặt và không đổi | Khoảng cách tới trạm xa, tuyến qua nhiều cấp chia hoặc mối hàn chưa tốt | Yêu cầu kỹ thuật đo tại hộp cáp gần nhà để biết suy hao rơi ở đoạn nào |
| RX dao động, mạng rớt rồi tự lên lại | Đầu nối lỏng, bụi bám mặt tiếp xúc hoặc sợi có vết nứt nhỏ | Nhờ kỹ thuật vệ sinh đầu nối bằng dụng cụ chuyên dụng hoặc bấm lại đầu |
| Đèn LOS đỏ hoặc nháy, không đọc được RX | Đứt sợi, tuột đầu quang khỏi modem hoặc sự cố trên tuyến ngoài | Báo tổng đài, không tự tháo lắp đầu quang |
| RX đẹp nhưng mạng vẫn chậm | Nghẽn WiFi, thiết bị cũ, băng thông gói cước hoặc tuyến kết nối quốc tế | Đo tốc độ bằng dây LAN trước, sau đó mới xét tới WiFi và gói cước |
Có một việc bạn nên tránh làm dù thấy nhiều người mách nhau: tự rút đầu quang ra lau rồi cắm lại để mong con số đẹp hơn. Mặt tiếp xúc của đầu quang rất nhỏ, chỉ cần một vết xước hoặc hạt bụi là suy hao tăng thêm và tình trạng xấu hơn lúc đầu. Ánh sáng laser trong sợi cũng không nên nhìn trực tiếp vào đầu sợi khi tuyến đang hoạt động.
TX và RX trong những ngữ cảnh khác ngoài modem quang
Cùng một cặp ký hiệu nhưng ý nghĩa cụ thể thay đổi theo thiết bị, nên bạn cần biết mình đang nhìn vào loại TX RX nào trước khi kết luận.

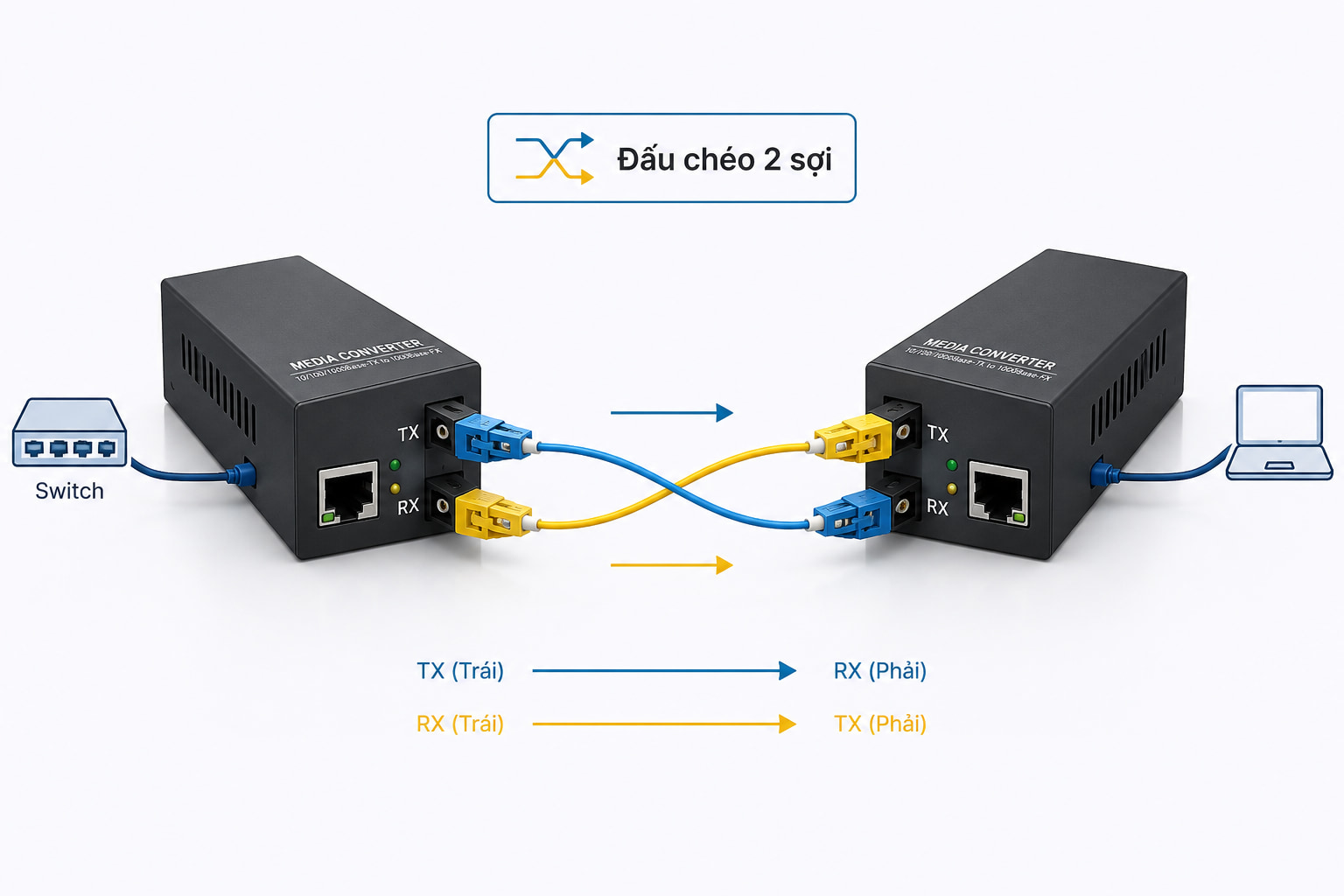

- Trên bộ chuyển đổi quang điện và module quang hai sợi, TX và RX là hai cổng vật lý. Sợi đi ra từ cổng TX của thiết bị này phải cắm vào cổng RX của thiết bị kia. Đấu TX vào TX thì link không bao giờ lên, đây là lỗi đấu nối phổ biến nhất khi tự lắp.
- Trên giao tiếp UART của các board như Arduino hay ESP32, TX và RX là hai chân tín hiệu và cũng phải đấu chéo, kèm điều kiện hai thiết bị chung chân mass. Đây là ngữ cảnh hoàn toàn không liên quan tới công suất quang.
- Trong thống kê cổng mạng của router, switch hay máy chủ, RX bytes là lưu lượng đi vào cổng và TX bytes là lưu lượng đi ra. Ở đây con số đo dung lượng dữ liệu, không đo cường độ tín hiệu. Cột đáng chú ý là RX errors và TX dropped, vì chúng tăng nhanh khi dây mạng hoặc cổng có vấn đề.
- Trong WiFi, TX power là công suất phát của bộ định tuyến còn độ nhạy thu mô tả mức tín hiệu yếu nhất mà thiết bị còn giải mã được. Chúng cũng tính bằng dBm nhưng thuộc về sóng vô tuyến, không dùng để suy ra chất lượng tuyến quang
Bốn nhầm lẫn khiến bạn đọc sai chỉ số
Đọc sai chỉ số dẫn tới hai hậu quả trái ngược nhau, hoặc gọi kỹ thuật khi tuyến vẫn tốt, hoặc bỏ qua một tuyến đang xuống cấp dần.
- Hiểu ngược dấu âm. Nhiều người thấy -25 là số lớn hơn -18 nên nghĩ tín hiệu mạnh hơn, trong khi thực tế ngược lại.
- Coi RX đẹp đồng nghĩa với mạng nhanh. RX chỉ nói rằng ánh sáng về tới modem đủ khỏe, nó không quyết định băng thông gói cước, chất lượng WiFi hay độ trễ ra máy chủ nước ngoài.
- So chỉ số với nhà hàng xóm hoặc với ảnh chụp trên diễn đàn. Mỗi thuê bao có khoảng cách và cấp chia khác nhau, nên chênh lệch vài dBm là chuyện bình thường.
- Nhìn TX để đánh giá đường truyền. TX là công suất phát của chính modem nhà bạn và gần như luôn nằm trong dải cố định, nó không phản ánh chất lượng tuyến cáp bên ngoài.
Câu hỏi thường gặp về chỉ số TX RX?
RX -25 dBm có cần gọi kỹ thuật ngay không?
Chưa cần nếu mạng vẫn chạy ổn định, vì mức này vẫn nằm trong ngưỡng làm việc. Điều đáng lo là biên độ dự phòng đã mỏng, nên bạn theo dõi thêm vài ngày và báo kỹ thuật khi thấy chỉ số tiếp tục tụt hoặc mạng bắt đầu rớt.
TX của modem quang bao nhiêu là chuẩn?
Với thiết bị Class B+ theo ITU-T G.984.2, công suất phát của đầu cuối người dùng nằm trong khoảng 0,5 tới 5 dBm, thực tế thường thấy quanh 1 tới 3 dBm. Nếu TX bằng 0 hoặc để trống trong khi modem vẫn có điện, khả năng cao là bộ phát quang bên trong modem gặp lỗi.
Vì sao modem của mình không hiện mục Tx Power và Rx Power?
Một số nhà mạng ẩn thông tin quang khỏi tài khoản người dùng thông thường, hoặc chỉ hiển thị trong tài khoản kỹ thuật. Trường hợp này bạn liên hệ tổng đài để được đọc hộ chỉ số thay vì tìm cách can thiệp vào firmware.
RX tốt nhưng WiFi vẫn yếu thì xử lý từ đâu?
Bắt đầu bằng phép thử tách bạch hai lớp: cắm dây LAN trực tiếp vào modem rồi đo tốc độ. Nếu tốc độ qua dây đạt yêu cầu, vấn đề nằm ở vùng phủ WiFi, vị trí đặt modem hoặc số lượng thiết bị kết nối, không liên quan tới chỉ số quang.
Chỉ số RX thay đổi nhẹ theo ngày có bình thường không?
Dao động vài phần mười dBm là bình thường do nhiệt độ và sai số của phép đo trong modem. Ngược lại, tụt vài dB rồi giữ nguyên ở mức thấp, nhất là sau đợt mưa gió, thường liên quan tới mối nối hoặc măng xông ngoài trời và nên báo kỹ thuật kiểm tra.
Khi cần một mốc để hành động, bạn chỉ cần nhớ ba ngưỡng: trên -22 dBm là yên tâm, từ -22 tới -25 dBm thì theo dõi và kiểm tra lại đường dây trong nhà, dưới -25 dBm hoặc mất chỉ số thì gọi kỹ thuật thay vì tự xử lý. Và trước khi đổ lỗi cho tuyến quang mỗi lần mạng chậm, hãy thử bằng dây LAN một lần, vì phần lớn than phiền về tốc độ tại nhà lại xuất phát từ WiFi chứ không phải từ sợi quang.
